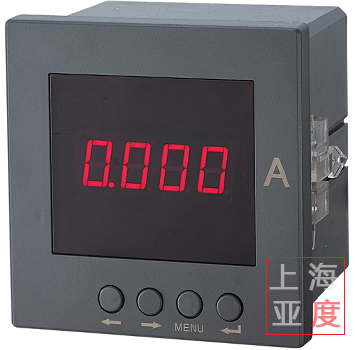

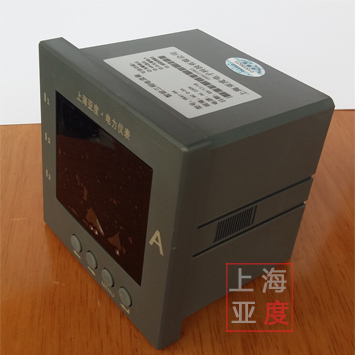

一、單相電流表功能和特點：
單相電流表,可與互感器配套使用，對電網中的電流參數測量，采用數字LED方式顯示，單相電流表具有精度高，隔離性強，性能穩定，抗
振動等優點，可設定PT、CT變化，可直接替代原有指針式儀表。
1、 采用高性能處理芯片，搭配獨立計量芯片，測量精度高，運行速度快。
2、 測量單相電流，CT可任意設定。
3、 采用LED數碼顯示。
4、 額定電流：AC5A AC1A。
5、 顯示倍率、通訊地址，波特率等通過面板上按鈕可設置，使用非常靈活方便。
6、 0~20mA或4~20mA模擬量輸出。
7、 報警輸出，對被測量參數實現上下限監控。
8、 RS-485數字接口，采用標準MODBUS-RTU協議。
9、 開關量輸入，可監視系統內開關量狀態。
10、數字校零、數字校調，精度高，性價比極高。
二、功能特點
精度等級
|
顯示精度：0.5級
|
顯示
|
整四位LED數碼顯示
|
輸入
|
標準輸入電流 |
AC1A/AC5A(可通過CT擴展量程，訂貨時說明)
|
阻抗
|
＜20MΩ |
過負荷
|
持續：1.2倍 瞬時：電流10倍(5秒)
|
頻率
|
50/60Hz±10%
|
| 電能 |
單相、三相限有功、無功電能計量 |
電源
|
工作電源
|
AC220V、AC/DC 80-265V、AC380V、DC24V、DC48V
|
功耗
|
≤5VA
|
| 輸出模塊 |
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器，常數：5000imp/Kwh(Kvarh)
|
| 開關量輸入 |
2路或4路開關量輸入 |
| 開關量輸出 |
2路或4路開關量輸出 |
| 模擬量輸出 |
1-4路 |
| 通訊接口 |
RS485接口 MODBUS-RTU協議，波特率1200、2400、4800、9600可選 |
| 隔離耐壓 |
輸入和電源＞2kv，輸入和輸出＞1kV，電源盒輸出＞2kV |
絕緣電阻
|
≥100MΩ
|
工作條件
|
環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
|
三、單相電流表選型表
單相電流表型號 |
YK4I-21 |
YK4I-91 |
YK4I-31 |
YK4I-A1 |
YK4I-D1 |
基本功能 |
測量單相電流 |
通訊(C) |
1路(選配) |
1路(選配) |
1路(選配) |
1路(選配) |
1路(選配) |
變送(M) |
1路(選配) |
1路(選配) |
1路(選配) |
1路(選配) |
1路(選配) |
開入(K) |
2路(選配) |
2路(選配) |
2路(選配) |
2路(選配) |
1路(選配) |
開出(報警 J) |
2路(選配) |
2路(選配) |
2路(選配) |
2路(選配) |
1路(選配) |
面板尺寸 |
120×120 |
96×96 |
80×80 |
72×72 |
48×48 |
開孔尺寸 |
111×111 |
91×91 |
76×76 |
67×67 |
45×45 |
電源 |
標配AC220V(除通訊、報警外，帶其他輔助功能必須選用AC/DC80~265V電源，
不帶輔助功能可選配電源 A3: AC380V D2: DC24V D4: DC48V AD: AC/DC80~265V) |
四、單相電流表接線示例圖
訂貨說明：
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，變送、通訊、開入、開出等要求以及工作電源等內容。
例1：型號：YK4I-21CMAD
輸入：AC 500/5A
帶1路通訊、帶1路模擬量變送輸出、工作電源：AC/DC80~265V
開孔尺寸：111×111mm
五、單相電流表尺寸
 |
外形尺寸mm
（LxH）
|
殼體尺寸mm
（AxB） |
開孔尺寸mm
(SxY)
|
總長mm
(N)
|
深度mm
(M)
|
120x120 |
109x109 |
110x110 |
95 |
85 |
96x96 |
90x90 |
91x91 |
95 |
85 |
80x80 |
75x75 |
76x76 |
95 |
85 |
72x72 |
66x66 |
68x68 |
95 |
85 |
48x48 |
44x44 |
45x45 |
95 |
85 |
|
六、單相電流表 安裝方法

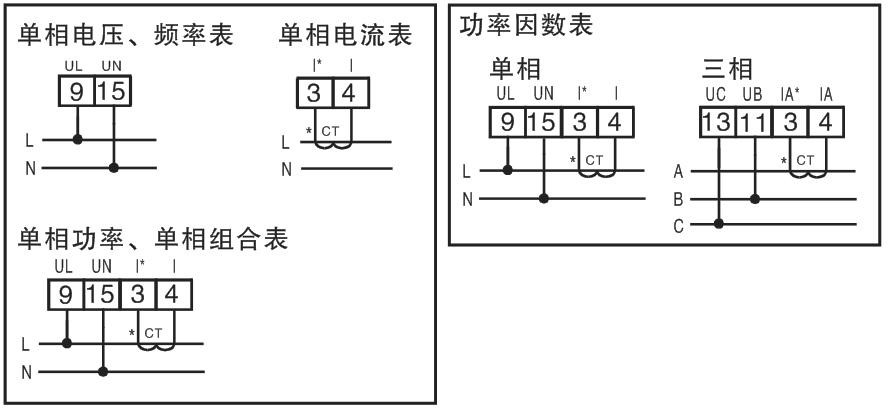

七、
信號輸入接線方式
八、

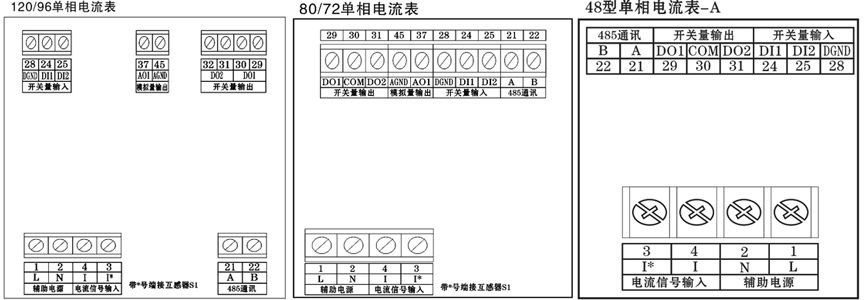

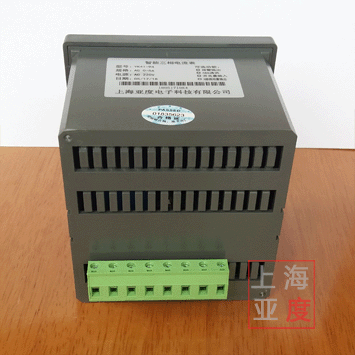

接線端子背視圖(供參考，以實物為準)
|
