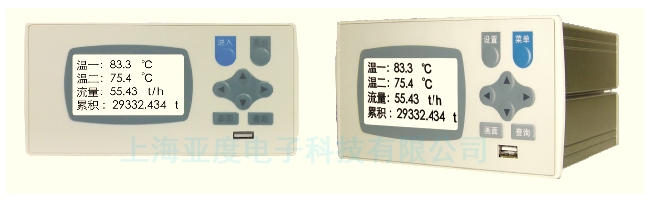

一、溫壓補償流量積算記錄儀YSR22FC 基本功能：
1、 適用于需要溫度、壓力補償運算的應用。
2、 128×64點陣液晶屏顯示，鋁合金外殼。
3、 同時具備電流（電壓）流量輸入通道和脈沖量輸入通道。適應各種流量變送器，傳感器。
4、 標配2路獨立的外供電源，分別用壓力（溫度）和流量變送器供電。
5、 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
6、 記錄瞬時流量，溫度、壓力的歷史數據（曲線），并可查詢。
7、 3年內每年，每月，每日累積流量記錄及查詢。
8、 停電信息記錄及查詢。
9、 自動屏保功能。
10、 輸入信號測量精度0.2級，測控速度0.6秒。
11、 可選配USB接口，實現記錄數據轉儲。
12、可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。
13、可選配1路變送輸出，可針對各測量值。
14、 可選配通訊接口
二、溫壓補償流量積算記錄儀YSR22FC 選型說明：
內容 |
代碼說明 |
YSR22FC- |
3英寸白底黑字液晶屏（128×64）；溫度、壓力補償；測控速度0.6秒；4Mb記錄內存 |
外形尺寸 |
|
160×80×65mm 橫式開孔尺寸：152×76 |
流量輸入信號 |
IK |
直流電流（4-20）mA、（0-10）mA、（0-20）mA 及脈沖輸入3Hz～5kHz |
VK |
直流電壓（0-5）V、（1-5）V 及脈沖輸入3Hz～5kHz |
溫度輸入信號 |
R |
熱電阻：Pt100、CU100、CU50（Pt1000需訂貨時注明） |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
E |
熱電偶：K、T、E、S |
壓力輸入信號 |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
V |
直流電壓（0-5）V、（1-5）V |
報警（選件） |
T1～T2 |
2點繼電器輸出（250V AC/3A,阻性負載） |
變送（選件）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4-20）mA、（0-10）mA、（0-20）mA |
A2 |
電壓輸出（1-5）V、（0-5）V |
A3 |
電壓輸出（0-10）V |
外供電源（壓力通道供電） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
外供電源（流量通道供電） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
USB轉儲接口（選件） |
USB |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
