內容 |
代碼說明 |
YSDU- |
1組4位或5位LED顯示 |

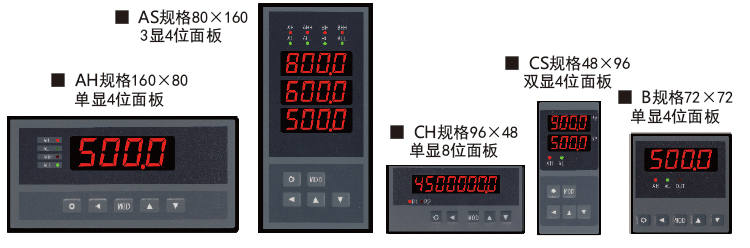

外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
AS |
80×160×125開孔尺寸：76×152 |
B |
96×96×112開孔尺寸：92×92 |
CH |
96×48×112開孔尺寸：92×45 |
CS |
48×96×112開孔尺寸：45×92 |
D |
72×72×112開孔尺寸：68×68 |
用途分類 |
C |
與計算機配接 |
M |
與YS系列儀表或模塊配接 |
顯示窗位數 |
4 |
4位 |
5 |
5位 |
8 |
8位 |
顯示窗數量 |
1～4 |
標配為：1組4位或5位LED顯示，超過范圍需另計收費。 |
報警（選件）（250V AC/3A,阻性負載） |
T1～4 |
CH、CS及D型儀表限制為2點；AH、AS、B型儀表限制為4點 |
變送（選件）(AH\AS\B可同時帶2路輸出)
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4-20）mA、（0-20）mA、（0-10）mA |
A2 |
電壓輸出（0-5）V、（1-5）V |
A3 |
電壓輸出（0-10）V |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
ASCⅡ協議 RS232 |
S2 |
ASCⅡ協議 RS485 |
M1 |
modbus-RTU協議 RS232 |
M2 |
modbus-RTU協議 RS485 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
儀表或模塊的系列號 |
* |
應注明配接YS系列儀表或模塊的系列號 |
