4路數顯表-YSDE單色液晶屏顯示4路萬能輸入，可選配4點或8點繼電器輸出，可選配4路變送輸出和1路外供電源，可選配打印或通訊接口。
4路數顯表:YSDE-4 面板尺寸： 160×80×125mm 開孔尺寸：152×75
4路萬能輸入，單色液晶屏顯示，鋁合金外殼，數顯表精度0.2級
可選配：4點或8點繼電器報警輸出、配4路變送輸出、1路外供電源，打印接口或通訊接口。
4路數顯表 萬能輸入：
熱電阻：Pt1000、Pt100、Cu100、Cu50、G53、BA1、BA2
熱電偶：K、S、R、B、N、E、J、T、WR325、WR526
電流：（4～20）mA、（0～20）mA）
電壓：（0～5）V、（0～10）V、（1～5）V）
毫伏：（±20mV）、（±100）mV）
遠傳壓力表：（40Ω～370Ω）
遠傳壓力表
一、4路數顯表 基本性能：
1、顯示屏：128×64點陣單色液晶屏顯示，鋁合金外殼。
2、4路數顯表0.2級精度，測控速度為每通道0.2秒。
3、所有通道均為萬能輸入，可通過參數選擇熱電偶、熱電阻、直流電流、直流電壓和毫伏信號。
4、液晶屏顯示參數是漢字顯示方式設置。
5、4路數顯表可選配4點或8點繼電器輸出。
6、最多可選配4路變送輸出。
7、最多可選配1路外供電源輸出。
8、可選配打印或通訊接口。
9、輸入信號選擇PT1000時，選擇其他熱電阻類型無效。輸入信號選擇0-10V時，其他電壓輸入無效。
二、3路數顯表 選型表：
|
4路數顯表 代碼說明 |
|
YSDE-3 |
標準配置3路輸入；0.2級顯示精度；測控速度（0.2秒 × 通道數） |
外形尺寸 |
|
儀表尺寸：160×80×125mm 開孔尺寸：152×75 |
面板規格 |
|
3英寸白底黑字液晶屏（128×64） |
輸入信號 |
萬能輸入，通過參數設置選擇輸入信號
熱電偶（K/S/R/B/N/E/J/T/WR325/WR526）；
熱電阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）；
電壓（（0～5）V/（0～10）V/（1～5）V）；
電流（（4～20）mA/（0～20）mA）；
毫伏（（±20mV）/（±100）mV）；
遠傳壓力表（40Ω～370Ω）
遠傳壓力表 |
報警（選件）(250V AC/3A，阻性負載) |
T0 |
無繼電器輸出 |
T4 |
4點繼電器輸出為常開常閉 |
T8 |
8點繼電器輸出為常開常閉 |
變送路數（選件） |
□ |
1～4，表示1～4路變送輸出。沒有變送不選此項。 |
變送類型（選件）
（分辨率：1/3000；負載能力：600Ω）（只能選擇一種輸出類型） |
A1 |
電流輸出(4～20)mA、(0～10)mA、(0～20)mA |
A2 |
電壓輸出(1～5)V、(0～5)V |
A3 |
電壓輸出(0～10)V |
外供電源（選件）
（最多可選擇1路外供電源） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
BN |
其它規格電源 |
通訊/打印接口（選件）（通訊速率：2400、4800、9600、19200）（通訊地址：0～99）（通訊和打印只能二選一） |
MS1 |
RS232接口 Modbus-RTU |
MS2 |
RS485接口 Modbus-RTU |
P |
打印接口 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |

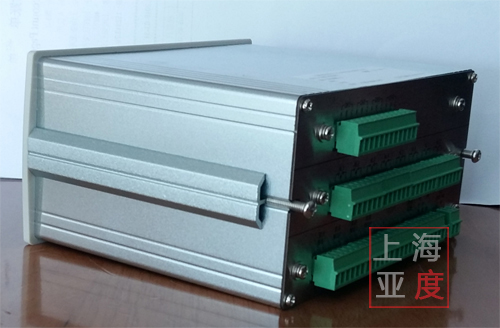

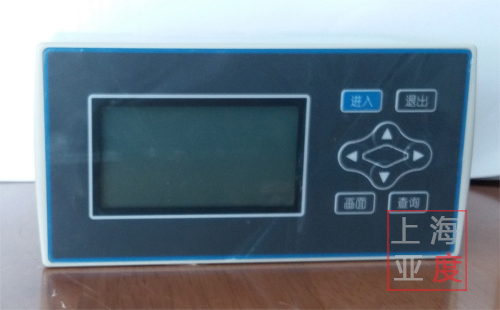

三、4路數顯表 實物圖：
多路數顯表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。
多路數顯表包括4個系列產品，主要的差別在可測量的通道數和可選配的功能。
2路數顯表YSD2：2路萬能輸入，0.2級精度，雙4位LED顯示，可實現差值、和值、平均值運算功能等。
3路數顯表YSD4A:3路萬能輸入，0.2級精度，3英寸白底黑字液晶屏，可選配2點或4點繼電器輸出，可選配2路變送輸出和1路外供電源等。
4路數顯表YSD4A:3路萬能輸入，0.2級精度，4英寸白底黑字液晶屏，可選配2點或4點繼電器輸出，可選配2路變送輸出和1路外供電源等。
3路數顯表YSDE: 3路萬能輸入，0.2級精度，3英寸白底黑字液晶屏，可選配4點或8點繼電器輸出，可選配4路變送輸出和1路外供電源等。
4路數顯表YSDE: 4路萬能輸入，0.2級精度，3英寸白底黑字液晶屏，可選配4點或8點繼電器輸出，可選配4路變送輸出和1路外供電源等。
如果實際測量中超過4路測量數據可以選擇使用我們的巡檢儀。 |
