PID調節儀 型號規格：YCS8 面板尺寸：160×80×125mm 橫式 開孔尺寸：152×76mm
PID調節儀 型號規格：YCS8 面板尺寸：80×160×125mm 豎式 開孔尺寸：152×76mm
PID調節儀 型號規格：YCS8 面板尺寸：96×48×82mm 橫式 開孔尺寸：92×45mm
PID調節儀 型號規格：YCS8 面板尺寸：48×96×82mm 豎式 開孔尺寸：92×45mm
PID調節儀 型號規格：YCS8 面板尺寸：96×96×76mm 開孔尺寸：92×92mm
PID調節儀 型號規格：YCS8 面板尺寸：72×72×75mm 開孔尺寸：68×68mm
PID調節儀 型號規格：YCS8 面板尺寸：48×48×110mm 開孔尺寸：45.5×45.5mm
一PID調節儀基本功能：
1、智能PID調節儀精度0.2級，測控速度每秒10次，顯示范圍-1999～9999。
2、雙四位數碼管顯示（主顯示+第二顯示），其中第二顯示可供顯示PID輸出等信息。
3、先進的PID智能控制算法，抗超調，具備自整定（AT）功能。
4、智能PID調節儀模擬量萬能輸入，通過設置選擇。
5、可選配1～3點報警輸出，10種報警方式：測量值上（下）限、偏差上（下）限、偏差絕對值上（下）限六種基本報警方式和待機上（下）限、待機偏差上（下）限。
6、智能PID調節儀可選配通訊接口或變送輸出功能。
二、智能PID調節儀YCS8選型說明
內容 |
智能PID調節儀選型表 |
YSC8- |
雙4位LED顯示，模擬量萬能輸入，0.2級顯示精度，每秒10次測控速度； |
外形
尺寸 |
AH |
160×80×125mm橫式 開孔尺寸：152×76 mm |
AS |
80×160×125mm豎式 開孔尺寸：152×76 mm |
B |
96×96× 76mm 開孔尺寸：92×92 mm |
CH |
96×48× 82mm橫式 開孔尺寸：92×45 mm |
CS |
48×96× 82mm豎式 開孔尺寸：92×45 mm |
D |
72×72× 75mm 開孔尺寸：68×68 mm |
E |
48×48×88mm 開孔尺寸：45.5×45.5 mm |
報警
（選件）
（250V AC/3A，阻性負載） |
限A |
T1～T3 |
1～3點報警繼電器輸出，均為常開+常閉雙觸點 |
限B |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3 |
3點報警繼電器輸出，均為單常開觸點 |
限C |
T1-T3 |
1～3點報警繼電器輸出，均為單常開觸點。選擇外供時,不能選T3 |
限D(zhuǎn) |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉雙觸點；1點單常開觸點 |
T3 |
3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點。
選擇此型號時，不能再選擇外供電源、變送或通訊； |
限E |
T1 |
1點報警繼電器輸出，為單常開觸點。選擇此型號時，不能再選擇變送或通訊； |
控制輸出 |
CA1 |
電流輸出（4-20）mA、（0-20）mA |
CA2 |
電壓輸出（0-5）V、（1-5）V |
CA3 |
電壓輸出（0-10）V |
CR |
繼電器輸出（單常開）（250V AC/3A） |
CQ |
控固態繼電器輸出（SSR）（12V DC/21mA） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
變送（選件）（分辨率：1/3000；負載能力：600Ω）
通訊（選件）（通過參數可選：Modbus-RTU協議）（通訊地址：0～99）
詳見：注① |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
MS1 |
RS232接口(限A、B、C尺寸) |
MS2 |
RS485接口 |
電源規格 |
V0 |
100～240V AC 50/60 Hz |
V1 |
10～24V AC 50/60 Hz；10～24V DC |
三、智能PID調節儀安裝方式：
盤面安裝：在盤面開安裝孔，然后將本儀表從盤面前面插入，使用儀表附帶的安裝支架，將本儀表固定在安裝
盤面上，以適當?shù)呐ぞ財Q緊安裝螺絲固定儀表。
四、智能PID調節儀通訊說明
1、雙芯屏敝線的屏敝層作為通訊地線，注意不可與設備保護地連接。當傳輸距離較遠或總線連接中干擾較大時，傳輸干線兩端需分別加 120? 的終端電阻，連接在 485＋ 485－之間。
2、當一臺計算機掛多臺儀表時，網絡拓?fù)浣Y(jié)構為總線型。需注意的是終端電阻要接在通訊干線的兩端，分支后的傳輸線要盡可能的短，以減少干擾。
3、儀表支持Modbus-RTU 兩種通訊協議，通過參數設置。必須將相連的所有儀表設置為不同的地址。
4、當修改波特率時，必須將相連的所有儀表及計算機修改成同一波特率。

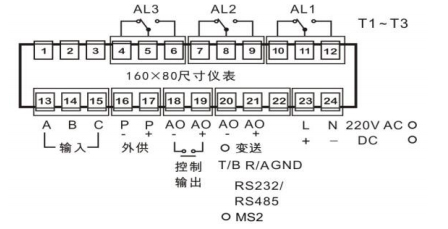

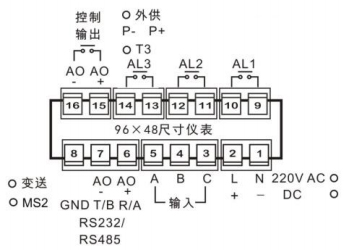

五、智能PID調節儀端子圖

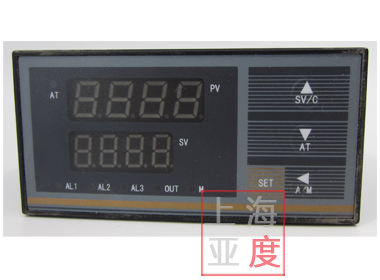

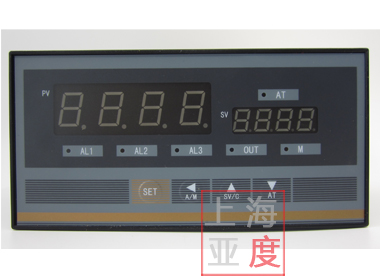

六、智能PID調節儀實物
|
