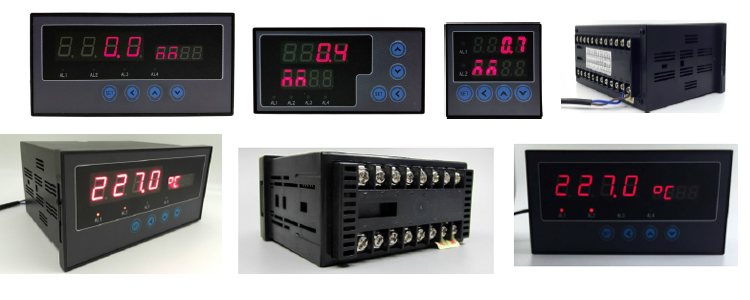

一、YSAW電位器測量數顯表：
1、電位器測量數顯表可以配接電阻尺，電位器。
2、電位器測量數顯表： 0.2級精度，測控速度每秒5～200次可設置。顯示范圍-1999～9999。
3、電位器測量數顯表可選配1～4點報警輸出。包括測量值上限、測量值下限，偏差上限，偏差下限偏差 絕對值
上限、偏差絕對值下 限六種基本報警方式和待機上、下限，待機偏差上、下限4種待機報警方式。
（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件,此后正常報警）。
4、電位器數顯表YSAW系列的顯示穩定性及抗干擾能力比XSA均有所提高
5、E尺寸安裝方式：盤裝、導軌安裝通用，AH規格和CH規格尺寸的儀表為盤裝安裝。
6、 面板按鍵及開關量輸入置零功能。
7、 10點折線修正功能。
二、YSAW電位器測量數顯表 選型說明：
內容 |
代碼說明 |
YSAW- |
雙顯 , ；0.2級測量精度； |
外形尺寸 |
AH |
160×80×125 mm橫式 開孔尺寸： 152×76 |
CH |
96×48×112 mm橫式 開孔尺寸： 92×45 |
E |
48×48×127 mm方形 開孔尺寸： 45.5×45.5 |
面板規格 |
雙4位L E D （主顯示窗+第二顯示 |
輸入信號
|
W |
電位器（0 . 5～1 0 0 kΩ） |
開入（選件） |
K1 |
1點開入 （ AH、CH選擇K時，通訊、變送只能二選一；E尺寸不支持K選項） |
報警（選件）
（250V AC/3A,阻性負載 |
AH |
T1～T4 |
1～4點繼電器輸出，均為常開+常閉雙觸點 |
CH |
T1～T2 |
1～2點繼電器輸出，均為常開+常閉雙觸點 |
| T3 |
3點繼電器輸出，為單常開觸點 |
E |
T1 |
直流電壓（0-5）V、（1-5）V、（0-10）V |
| T2 |
電位器（500Ω~10KΩ） |
變送（選件）
（光電隔離，分辨率：1 / 3 0 0 0；
負載能力：6 0 0Ω）
|
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
通訊（選件）
（光電隔離，通訊速率：2 4 0 0、4 8 0 0、9 6 0 0、1 9 2 0 0、3 8 4 0 0、5 7 6 0 0）（通訊地址：0 - 9 9）
|
S1 |
R S 2 3 2接口 可通過軟件設置選擇T C A S C I I或M o d b u s - R T U |
S2 |
R S 4 8 5接口 可通過軟件設置選擇T C A S C I I或M o d b u s - R T U |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz； 10-24V DC |
|
