1路溫度記錄儀： 可接熱電偶(K、S、B、T、E、J、N、R)和熱電阻(Pt100、Cu50、Cu53、BA1、BA2、電阻)等信號。
1路溫度記錄儀：帶報警功能、變送輸出功能、USB接口、232接口和485接口。

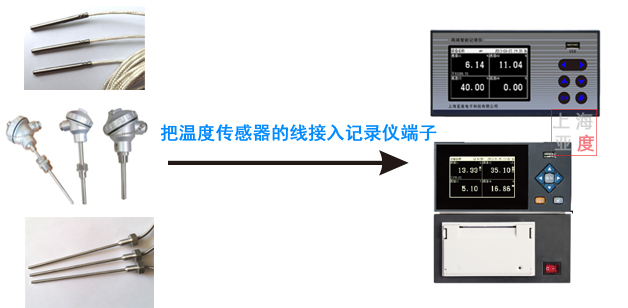

1路溫度測量方式：
1路溫度記錄儀技術參數：
1、測量范圍：各種溫度信號范圍均可
2、基本誤差：±0.2%F.S
3、顯 示 器：128×64點陣式液晶顯示，LED背光、畫面清晰、寬視角。
4、記錄測量路數：1路，具體路數根據客戶要求定做。
5、輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。
6、輸出規格：2路可組態繼電器觸點輸出，觸點容量3A、250VAC(阻
7、記錄間隔和記錄時間
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 5分 10分 30分
記錄長度 3天 6天 15天 30天 45天 90天 180天 360天 2.5年 4年 14年
記錄模式：循環記錄
8、通訊、打印：通訊接口：RS232C 或RS485
波特率：1200、2400、9600、19200
打印接口：RS232C 串口微型打印機
9、斷電保護：FLASH 存儲器
1路溫度記錄儀 選型表：
型號 |
規格代碼 |
附加功能 |
說明 |
YA201 |
|
|
|
YA202 |
|
|
|
YA203 |
|
|
|
YA204 |
|
|
信號輸入4路 |
功能類型 |
R |
|
普通記錄功能 |
|
|
/T1
|
1路模擬變送輸出 |
/A2 |
常開繼電器輸出報警2路 |
/A4 |
常開繼電器輸出報警4路 |
/C2 |
RS232通訊 |
/C3 |
RS485通訊 |
/C4 |
微型打印機接口 |
/U |
USB接口 |
/L |
累積/報表 |
/TP1 |
24VDC變送器電源輸出（1回路） |
/P1 |
|
顯示畫面
|
|
數顯畫面
數字畫面除顯示4路測量值外,可以顯示設備名稱
通道位號、工業單位、報警狀態以及時間信息 |
單路大數顯示
除顯示1路測量值外，還可以顯示設備名稱
通道位號、工業單位、報警狀態、時間信息 |
|
|
歷史曲線顯示
可以再現保存在內存中的歷史數據.
通過按鍵可以切換通道、追憶時間 |
棒圖顯示
以棒圖的方式顯示測量值，方便、直觀
顯示有通道位號、工業單位及報警狀態 |
|
|
功能查詢
可以對歷史曲線、累積報表、數據備份、
報警列表、系統日志、組態設備進行查詢。 |
組態畫面
可以對系統組態、顯示組態、模擬輸入、變送輸出
報警組態、報印組態、累積報表等進行設備修改。 |
打印功能（選配，支持上海亞度專用打印機）
|
