| 一、2路溫濕度記錄儀功能介紹：
YA200R是2路溫濕度記錄儀，可以測量2路的溫濕度信號。本儀表組態系統中可輸入各種信號(比如熱電阻和熱電偶的溫度信號、壓力變送器的壓力信號、電流變送器的電流信號、電壓信號、流量計的流量信號等）。儀表模擬輸入中可設定選擇：信號類型、量程范圍，測量單位，小數點、數值修正、上下限報警值等功能。儀表具有：傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印以及遠程通訊功能。帶標準USB2.0接口，支持優盤數據轉存功能。
2路溫濕度記錄儀輸入信號可設置為：熱電偶(K、S、B、T、E、J、N、R)和熱電阻(Pt100、Cu50、Cu53、BA1、BA2、電阻)等信號。智能溫度記錄儀測量范圍可設置-9999-30000，0-3位小數可調（具體根據所接的溫度傳感器量程設定）.
2路溫濕度記錄儀,帶USB接口和232接口/485接口/打印接口等，用戶可用U盤或者232數據線來把智能溫度記錄儀內的數據傳到電腦上，用儀表專用數據分析軟件打開，電腦上可自動生成時時及歷史數據列表、曲線圖和圓盤圖等形式。還可選配微型打印機，實現在現場打印數據和曲線等功能。
二、2路溫濕度記錄儀技術參數：
1、記錄測量通道數：1-4通道，也可根據要求定做1通道、2通道、3通道、4通道等。
2、儀表輸入信號：
電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV，電流：(0-10)mA、(4-20)mA、(0-20)mA
熱電偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻 Pt100、Cu50、BA1、BA2、電阻400Ω
普通直空、分段真空：(4-20)mA、(1-5)V、5V、10V等，開方：(4-20)mA、20mA、(1-5)V、5V、10V等
頻率：Fr(0-10000Hz),模擬：Sin、Cos、Square、Triangle，測量范圍（4.00-20.00）等。
記錄儀可以顯示和記錄1-4路的溫度信號
如例1：溫濕度的記錄過程
溫濕度變送器的標準信號接入智能溫濕度記錄儀表(YA200R)后可顯示和記錄溫濕度數值。
記錄的溫濕度值可用U盤和232/485通訊接口和電腦相連導出，也可配微型打印機現場打印數據和曲線功能。
2、智能溫濕度記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%）
5、顯示器：單色黑屏液晶顯示，320×200分辨率，畫面清晰，寬視角。
6、記錄間隔和記錄時間
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 5分 10分 30分
記錄長度 3天 6天 15天 30天 45天 90天 180天 360天 2.5年 4年 14年
記錄模式：循環記錄
7、儀表畫面顯示：
總顯畫面（4個路時時測量值顯示在同一屏幕）、大數字顯示（每個通道時時測量值單獨顯示一個屏幕上）、棒圖畫面、實時曲線顯示、功能查詢（歷史曲線顯示、累積報表、數據備份、數據打印、報警列表、系統日志、系統信息、組態設置）等。
8、系統參數設置：
可設定設備名稱、系統時間、系統密碼、系統語言、記錄間隔、冷端補償、信號輸入類型、量程和單位、小數點位，測量值誤差修正設定、設定報警參數、設定變送輸出參數、打印組態參數、累積報表參數、通訊組態參數等。
全新升級的密碼鎖功能保證用戶組態安全。中英文操作系統遠銷海外。
8、儀表主要功能：
顯示功能、保存數據功能、4路繼電器報警功能（可設上限、下限、報警條件、消報條件）、運算功能、變送輸出功能、累積報表功能、連接打印機功能、通訊功能、其它功能咨詢訂做。
9、繼電器輸出功能：4路可組態繼電器觸點輸出，觸點容量3A/250VAC、3A/30VDC (阻性負載)默認為常開觸點
10、輸入阻抗：電流信號250Ω、電阻測量激勵：電流0.25mA、斷偶檢測電流：約1uA、最大共模噪聲電壓：250VACrms(50Hz)。
11、系統時間：時鐘(2000年-2099年)、時釧精度：±10ppm(25℃)、時鐘電池壽命：約10年(室溫).
11、儀表電源和外供電源：
儀表電源：開關電源85VAC～265VAC、50Hz 或DC24v±10%,整機功耗<10W
注意：儀表電源有220VAC與24VDC兩種，訂貨和使用時請注意區分。
12、斷電保護：FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存.采用硬件時鐘，掉電后也能準確運行。
13、打印功能：打印接口RS232C串口微型打印機可選。儀表可配外接微型打印機功能，可打印數據和曲線。
14、記錄儀外型尺寸: 儀表尺寸：160×80×99（mm） 開孔尺寸： 152×76（mm）
15、儀表工作環境：環境溫度：-10℃ － 60℃ 環境濕度： 0 － 95％RH
三、通訊功能與數據導出
1、USB接口功能：
記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入USB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。
2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。
3、485通訊功能：
記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。
4、儀表打印功能：
記錄儀可以現場配接微型打印機，實現現場數據打印功能，可以打印出歷史數據、歷史曲線、定時打印等功能。
四、智能溫濕度記錄儀選型表
型號 |
規格代碼 |
附加功能 |
說明 |
YA201 |
|
|
|
YA202 |
|
|
|
YA203 |
|
|
|
YA204 |
|
|
信號輸入4路 |
功能類型 |
R |
|
普通記錄功能 |
|
|
/T1
|
1路模擬變送輸出 |
/A2 |
常開繼電器輸出報警2路 |
/A4 |
常開繼電器輸出報警4路 |
/C2 |
RS232通訊 |
/C3 |
RS485通訊 |
/C4 |
微型打印機接口 |
/U |
USB接口 |
/L |
累積/報表 |
/TP1 |
24VDC變送器電源輸出（1回路） |
/P1 |
|
五、顯示畫面
|
|

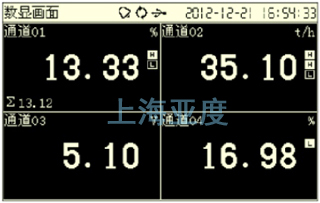

數顯畫面
數字畫面除顯示4路測量值外,可以顯示設備名稱
通道位號、工業單位、報警狀態以及時間信息 |

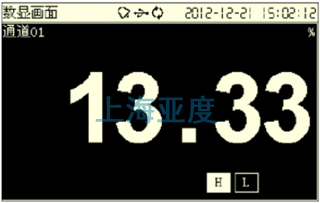

單路大數顯示
除顯示1路測量值外，還可以顯示設備名稱
通道位號、工業單位、報警狀態、時間信息 |
|
|

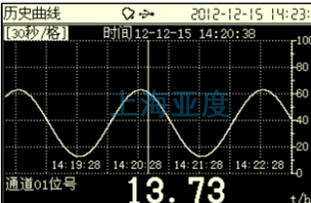

歷史曲線顯示
可以再現保存在內存中的歷史數據.
通過按鍵可以切換通道、追憶時間 |

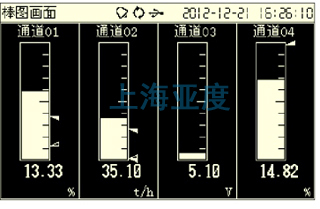

棒圖顯示
以棒圖的方式顯示測量值，方便、直觀
顯示有通道位號、工業單位及報警狀態 |
|
|

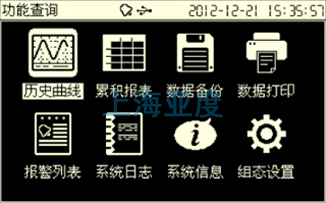

功能查詢
可以對歷史曲線、累積報表、數據備份、
報警列表、系統日志、組態設備進行查詢。 |

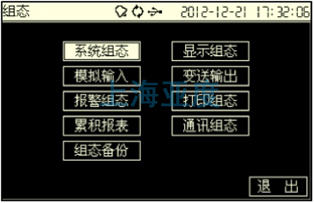

組態畫面
可以對系統組態、顯示組態、模擬輸入、變送輸出
報警組態、報印組態、累積報表等進行設備修改。 |
六：打印功能（選配，支持上海亞度專用打印機）
|
