| 一、3路溫濕度記錄儀功能介紹：
YX200R為工業溫度記錄儀，可同時測量3路溫濕數據，4寸彩屏160*80顯示�？奢斎腚娏�、電壓、熱電偶和熱電阻等信
號，經計算轉化后，以數據、棒圖和曲線等形式就地實時顯示查看。3路溫濕記錄儀設備可通過USB 接口轉存備份數據，可
通過RS485 通訊接口讀取數據。
輸入信號可設置為：
熱電偶：(K、S、B、T、E、J、N、R、WRe3-25、WRe5-26、F1、F2)
熱電阻：(Pt100、Cu50、Cu53、Cu100)
電 流：4-20mA、0-20mA、0-10mA
電壓 V: 1-5V、0-5V，0-10V
電壓mV: 0-100mV、0-20mV
二、3路溫濕度記錄儀技術參數：
1、測量通道數：1-6通道，也可根據要求定做1通道、2通道、3通道....6通道等。(每通道全隔離)
2、3路溫濕度記錄儀輸入信號：
電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV， 電流：(0-10)mA、(4-20)mA、(0-20)mA
熱電偶： K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻： Pt100、Cu50、BA1、BA2、電阻400Ω
3路溫濕度記錄儀可以顯示和記錄1-6路的溫度信號。
如例1：溫濕度的測量記錄過程
3支溫濕度傳感器信號接入智能溫濕度記錄儀表(YX200R)后可顯示3組溫濕度同時可記錄3組溫濕度數值。
記錄的溫濕度數值可用U盤和232/485通訊接口和電腦相連導出，也可配微型打印機現場打印數據和曲線功能。
3、溫度測量最大顯示范圍：-9999-30000℃ ，0-3位小數可調，具體用戶可根據溫度傳感器測量量程設置。
(熱電偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻 Pt100、Cu50、BA1、BA2、電阻400Ω)
4、3路溫濕度記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%）
5、顯示器：4寸高清真彩液晶顯示屏，320×200分辨率，畫面清晰，寬視角。
6、2 路頻率輸入
7、6 路繼電器輸出
8、2 路電流變送輸出
9、2 路直流24V 配電
10、1 路RS485 通訊接口
11、1 路RJ45 以太網接口
12、128Mb 內存90 萬條歷史記錄
13、3路溫濕度記錄儀外型尺寸: 儀表尺寸：160×80×99（mm） 開孔尺寸： 152×76（mm）
14、儀表工作環境：環境溫度：-10℃ － 60℃ 環境濕度： 0 － 95％RH
三、通訊功能與數據導出
1、USB接口功能：
記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入USB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。
2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。
3、485通訊功能：
記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。
四、3路溫濕度記錄儀選型表
型號 |
規格代碼 |
附加功能 |
說明 |
YX201 |
R |
|
|
YX202 |
|
YX203 |
|
YX204 |
信號輸入4路 |
| YX205 |
信號輸入5路 |
| YX206 |
信號輸入6路 |
|
|
/A2
|
常開繼電器輸出報警2路(標配) |
/A4 |
常開繼電器輸出報警4路 |
/A6 |
常開繼電器輸出報警6路 |
/T1 |
1路變送輸出 |
/T2 |
2路變送輸出 |
/C3 |
RS485通訊 |
/J4 |
RJ485接口 |
/U |
USB接口 |
/P |
|
| /P4 |
24VDC電源供電 |
五、3路溫濕度記錄儀 顯示畫面
|
|
數顯畫面
數字畫面同時顯示6路測量值外,可以顯示設備名稱
通道位號、工業單位、報警狀態以及時間信息 |
單路大數顯示
除顯示1路測量值外，還可以顯示設備名稱
通道位號、工業單位、報警狀態、時間信息 |
|
|

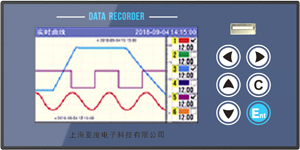

實時曲線圖 |
棒圖顯示
|
|
|
功能查詢
|

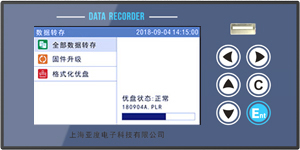

數據轉存 |
六：接線圖
|
