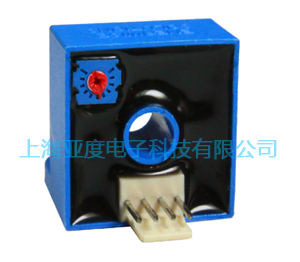

YBS40GBD5霍爾電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YBS10GBD5 |
YBS020GBD5 |
YBS30GBD5 |
YBS40GBD5 |
|
IPN |
原邊額定輸入電流 |
10 |
20 |
25 |
40 |
A |
IP |
原邊電流測量范圍 |
0～±20 |
0～±40 |
0～±50 |
0～±80 |
A |
VOUT |
副邊額定輸出電壓 |
1V±0.5% |
V |
VC |
電源電壓 |
+5(±5%) |
V |
IC |
電流消耗 |
額定電流時16-35 |
mA |
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘 |
|
εL |
線性度 |
<0.2 |
%FS |
V0 |
零點失調電壓 |
TA=25℃2.5±1% |
mV |
VOM |
磁失調電壓 |
IPN→0<±20 |
mV |
VOT |
失調電壓溫漂 |
IP=0TA=-25～+85℃<±0.5 |
mV/℃ |
Tr |
響應時間 |
≤1 |
μs |
f |
頻帶寬度(-3dB) |
DC～100 |
kHz |
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
RL |
負載電阻 |
≥10K |
Ω |
m |
質量(約） |
12 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸（mm） |
 引腳說明： 1,+5V2,NC3,VOUT4,0V(電源地)OFS,零點調節
|
使用說明 |
- 錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
- 可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
|
|
