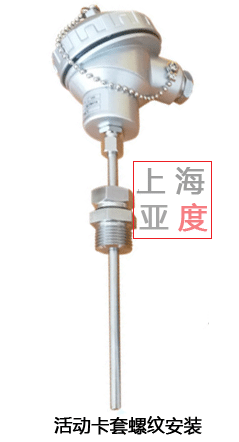

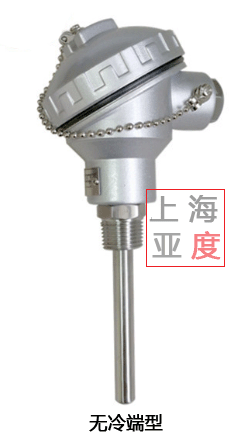

Y8螺紋安裝熱電阻溫度傳感器技術特點： 鎧裝鉑電阻的探溫部分由熱電阻、絕緣氧化鎂粉及不銹鋼保護套管整體拉制而成，頂部焊接鉑電阻測溫元件并封口，探溫部分韌性好，可以任意彎曲，產品結構復雜，價格比較高，比普通封裝熱電阻的響應更迅速，抗震性能更好。通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的液體、蒸汽和氣體介質以及固體表面溫度等。
技術參數： |
1.Pt100,Pt1000,Pt500,Ni1000，Cu50(可選)
2.精度等級：A級（±0.15℃@0℃,理論值）
B級（±0.30℃@0℃,理論值）
3.溫度范圍：-200~850℃（根據不同的溫度段采用不同的芯片）
4.引線：根據測量溫度及長度選擇不同的延長引線（兩線制，三線制，四線制可選）
5.護套材料：SUS304,SUS316,黃銅等（根據要求） |
允許偏差： |
熱電阻種類 |
分度號 |
測量范圍 |
溫度允差Δt（℃） |
允許誤差Δ（Ω） |
鉑電阻 |
Pt100 |
-200~600℃ |
A級：±（0.15+0.002∣t∣） |
±0.06 |
B級：±（0.30+0.005∣t∣） |
±0.12 |
銅電阻 |
Cu50 |
-50~150℃ |
±（0.30+0.006∣t∣） |
±0.12 |
Cu100 |
±0.10 |
產品選型： |
產品選型：
企業型號 |
分度號 |
精度等級 |
接線定儀 |
套管直徑長度螺紋 |
Y8
|
PT100 |
A級 |
A：二線制 |
護管直徑D，護管長度L，螺紋 |
PT1000 |
Cu50 |
B：三線制（默認） |
B級 |
C：四線制 |
選型示例：Y8.PT100A.D6L150.M27*2（默認材質304不銹鋼，可以按客戶要求訂制）
表示：PT100 A級，護管直徑6mm，長度150mm，27*2 ， |
